สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Suhigo
ได้รับการรับรอง:
CE
หมายเลขรุ่น:
HGY25
ติดต่อเรา

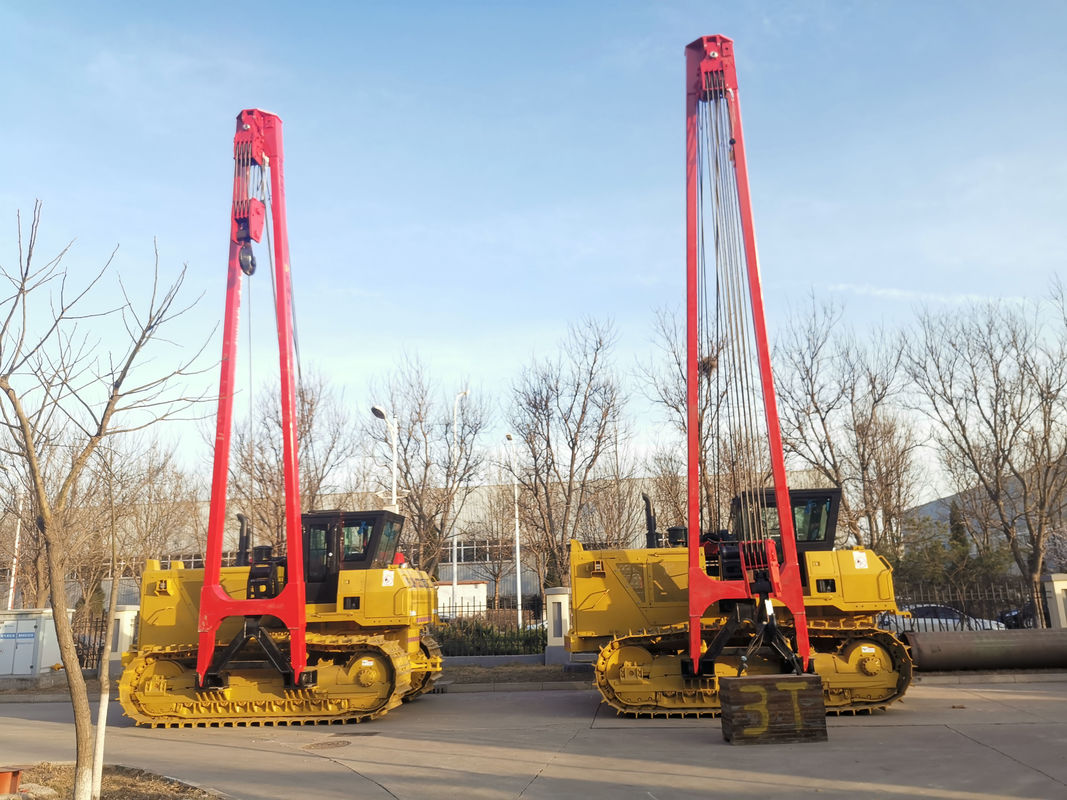

อุปกรณ์วางท่อ Pipelayers 70T 45T 25T อุปกรณ์ก่อสร้างท่อ อุปกรณ์โฮสติ้ง
บทนำ
ด้วยพื้นที่การทำงานที่กว้างขวางและการออกแบบห้องโดยสารที่เหมาะสม ผู้ควบคุมสามารถมองเห็นสภาพแวดล้อมการทำงานที่ต้องการได้อย่างง่ายดาย
ระบบการทำงานของการยกใช้การควบคุมนำร่องแบบไฮดรอลิคด้วยด้ามจับแบบสากล ทำให้สามารถรับรู้ถึงการควบคุมแบบแยกส่วนและการควบคุมแบบคอมโพสิตของตะขอและบูมได้อย่างง่ายดาย และตระหนักถึงการทำงานของคอมโพสิตได้อย่างง่ายดาย
โดยรวมแล้วสามารถให้การทำงานที่เรียบง่าย น้ำหนักเบา ยืดหยุ่น และเชื่อถือได้
ชุดผลิตภัณฑ์นี้เป็นอุปกรณ์ก่อสร้างที่สำคัญในการก่อสร้างท่อส่งน้ำมันและก๊าซ โดยส่วนใหญ่ใช้สำหรับการจัดวางท่อ การจับคู่ และการขุดร่องของท่อเส้นผ่านศูนย์กลางขนาดใหญ่
นอกจากฟังก์ชันของการวางท่อแล้ว ผลิตภัณฑ์นี้ยังสามารถใช้สำหรับการเดินท่อและเชื่อมต่อในการก่อสร้างเครือข่ายท่อส่ง เช่น ปิโตรเลียม ก๊าซธรรมชาติ อุตสาหกรรมเคมี และการอนุรักษ์น้ำการใช้งานหลักมีดังนี้:
เครื่องนี้ยังสามารถใช้เป็นเครนทั่วไปในการทำเหมือง การอนุรักษ์น้ำ การก่อสร้างเมือง ปิโตรเลียม เคมี และโครงการขนาดใหญ่อื่นๆ จะใช้สำหรับการขนถ่าย การยก การซ้อน และงานอื่นๆเป็นอุปกรณ์ก่อสร้างอเนกประสงค์ที่เหมาะสำหรับการก่อสร้างท่อส่งน้ำมัน ก๊าซ น้ำ และของเหลวอื่นๆ
| แบบอย่าง | HGY25 | HGY45 | HGY70 | HGY90 |
| กำลังยกสูงสุด | 25 ตัน / 55,000 ปอนด์ | 45 ตัน/ 100,000 ปอนด์ | 70 ตัน/ 154,000 ปอนด์ | 90 ตัน / 200,000 ปอนด์ |
| ความสามารถในการยกสูงสุด | 20 ตัน / 44000 ปอนด์ | 38 ตัน/ 83,000 ปอนด์ | 59 ตัน/ 130,000 ปอนด์ | 77 ตัน / 170,000 ปอนด์ |
| น้ำหนักใช้งาน | 22 ตัน / 48500 ปอนด์ | 35 ตัน/ 77,000 ปอนด์ | 49 ตัน/ 108,000 ปอนด์ | 55 ตัน / 121,000 ปอนด์ |
| ขนาดโดยรวม | 4150 x 3050 x 3250มม | 4855 × 3384 × 3270มม | 5630 x 3400 x 3540มม | 5630×3436×3540มม |
| น้ำหนักขนส่ง | 21.5 ตัน | 26 ตัน | 37.5 ตัน | 38.9 ตัน |
| แรงดันดิน | 76.4กพ | 85.2กพ | 87.3Kpa | 86.6Kpa |
| การกวาดล้างขั้นต่ำ | 480มม | 490มม | 550มม | 550มม |
| ความสามารถในการปีนเขาสูงสุด | 25° | 25° | 25° | 25° |
| อุณหภูมิที่ใช้บังคับ | -45℃~+60℃ | -45℃~+60℃ | -45℃~+60℃ | -45℃~+60℃ |
| เครื่องยนต์ | HGY25 | HGY45 | HGY70 | HGY90 |
| แบบอย่าง | SDEC SC11CB | คัมมินส์ NT855-C280 | NT855-C360 | คัมมินส์ NT855-C360 |
| กำลังไฟ | 120กิโลวัตต์/160แรงม้า | 169กิโลวัตต์/225แรงม้า | 257กิโลวัตต์/340แรงม้า | 257กิโลวัตต์/340แรงม้า |
| ความเร็วสูงสุด | 1850 รอบต่อนาที | 2000rpm | 2000rpm | 2000rpm |
| ระบบการเดินทาง | HGY25 | HGY45 | HGY70 | HGY90 |
| การดำเนินการ | ระดับ | ระดับ | ระดับ | ระดับ |
| ความเร็ว (ไปข้างหน้า) | 3.29 / 5.28กม./ชม | 3.6 / 6.6กม./ชม | 3.6 / 6.6กม./ชม | 3.6 / 6.6กม./ชม |
| ความเร็ว (ย้อนกลับ) | 4.28 / 7.59กม./ชม | 4.3 / 7.7กม./ชม | 4.4 / 7.8กม./ชม | 4.4 / 7.8กม./ชม |
| ติดตามมาตรวัด | 2050มม | 2250มม | 2380มม | 2490มม |
| ความยาว - ติดตามบนพื้นดิน | 2635มม | 3050มม | 3620มม | 3620มม |
| ความกว้าง - รองเท้าติดตาม | 560มม | 660มม | 760มม | 760มม |
| จำนวนลูกกลิ้งด้านล่าง | 2×2 | 2×2 | 2×2 | 2×2 |
| จำนวนลูกกลิ้งสำหรับบรรทุก | 7×2 | 7×2 | 9×2 | 9×2 |
| ระบบยก | HGY25 | HGY45 | HGY70 | HGY90 |
| โหมดตัวแปร | ลวดสลิง Luffing | ลวดสลิง Luffing | ลวดสลิง Luffing | ลวดสลิง Luffing |
| โหมดการทำงาน | ระบบควบคุมไฮดรอลิก จอยสติ๊ก | ระบบควบคุมไฮดรอลิก จอยสติ๊ก | ระบบควบคุมไฮดรอลิก จอยสติ๊ก | ระบบควบคุมไฮดรอลิก จอยสติ๊ก |
| บูมยาว | 6000มม | 7500/8500มม | 7600 / 8600มม | 8600 / 9600มม |
| บูมยกสูง | 4909มม | 6100/7050มม | 7600 / 8600มม | 7050 / 9600มม |
| มุมบูม | 0~85° | 0~86° | 0~86° | 0~86° |
| ความเร็วของตะขอ (อัตรา 6 ~ 8 เท่า) | 0~12.0 ม./นาที | 0~6.2 ม./นาที | 0~7.0m/นาที | 0~7.0m/นาที |
| เวลา Luffting (4~5ครั้ง) | 25ส | 20 วินาที | 32 วินาที | 40s |
คุณสมบัติ
ผู้วางท่อและอุปกรณ์อื่นๆ สามารถตรวจสอบได้จากระยะไกล:
การผูกอุปกรณ์และการอ่านข้อมูล
การวางตำแหน่งอุปกรณ์ตามเวลาจริง การตรวจสอบประวัติเส้นทาง
การจัดตารางอุปกรณ์ การกระจายอุปกรณ์ การจัดการอุปกรณ์
การควบคุมระยะไกลของอุปกรณ์, ล็อคระยะไกล
สภาพการทำงานตามเวลาจริง สภาพการทำงานในอดีต และการอ่านค่าพารามิเตอร์การทำงาน
เกี่ยวกับ ซูฮิโกะ
| เครื่องยนต์ | HGY25 | HGY45 | HGY70 | HGY90 |
| แบบอย่าง | SDEC SC11CB | คัมมินส์ NT855-C280 | NT855-C360 | คัมมินส์ NT855-C360 |
| กำลังไฟ | 120กิโลวัตต์/160แรงม้า | 169กิโลวัตต์/225แรงม้า | 257กิโลวัตต์/340แรงม้า | 257กิโลวัตต์/340แรงม้า |
| ความเร็วสูงสุด | 1850 รอบต่อนาที | 2000rpm | 2000rpm | 2000rpm |
| ระบบยก | HGY25 | HGY45 | HGY70 | HGY90 |
| โหมดตัวแปร | ลวดสลิง Luffing | ลวดสลิง Luffing | ลวดสลิง Luffing | ลวดสลิง Luffing |
| โหมดการทำงาน | ระบบควบคุมไฮดรอลิก จอยสติ๊ก | ระบบควบคุมไฮดรอลิก จอยสติ๊ก | ระบบควบคุมไฮดรอลิก จอยสติ๊ก | ระบบควบคุมไฮดรอลิก จอยสติ๊ก |
| บูมยาว | 6000มม | 7500/8500มม | 7600 / 8600มม | 8600 / 9600มม |
| บูมยกสูง | 4909มม | 6100/7050มม | 7600 / 8600มม | 7050 / 9600มม |
| มุมบูม | 0~85° | 0~86° | 0~86° | 0~86° |
| ความเร็วของตะขอ (อัตรา 6 ~ 8 เท่า) | 0~12.0 ม./นาที | 0~6.2 ม./นาที | 0~7.0m/นาที | 0~7.0m/นาที |
| เวลา Luffting (4~5ครั้ง) | 25ส | 20 วินาที | 32 วินาที | 40s |
ทำไมถึงเลือกซูฮิโกะ?
1) Suhigo เป็นผู้ผลิตมืออาชีพได้รับใบรับรอง ISO9001, ISO14001, GB / T28001 HSE และใบรับรอง CE
2) Suhigo มีประสบการณ์โครงการมากมายกับบริษัทก่อสร้างน้ำมันสาขาของ CPP, CNPC และ SINOPEC
3) ห้องโดยสาร Pipelayer สามารถจัดเตรียมใบรับรอง ROPS & FOPS สำหรับตัวเลือก
4) ผลิตภัณฑ์ Suhigo ได้ส่งออกไปยังรัสเซีย เอเชียกลาง ตะวันออกกลาง แอฟริกา เป็นต้น
5) โรงงาน Suhigo ครอบคลุมพื้นที่ 30,000 ตร.ม. และมีพนักงานมากกว่า 100 คน รวมถึงพนักงานสำนักงาน เวิร์กช็อป และบริการภาคสนาม
