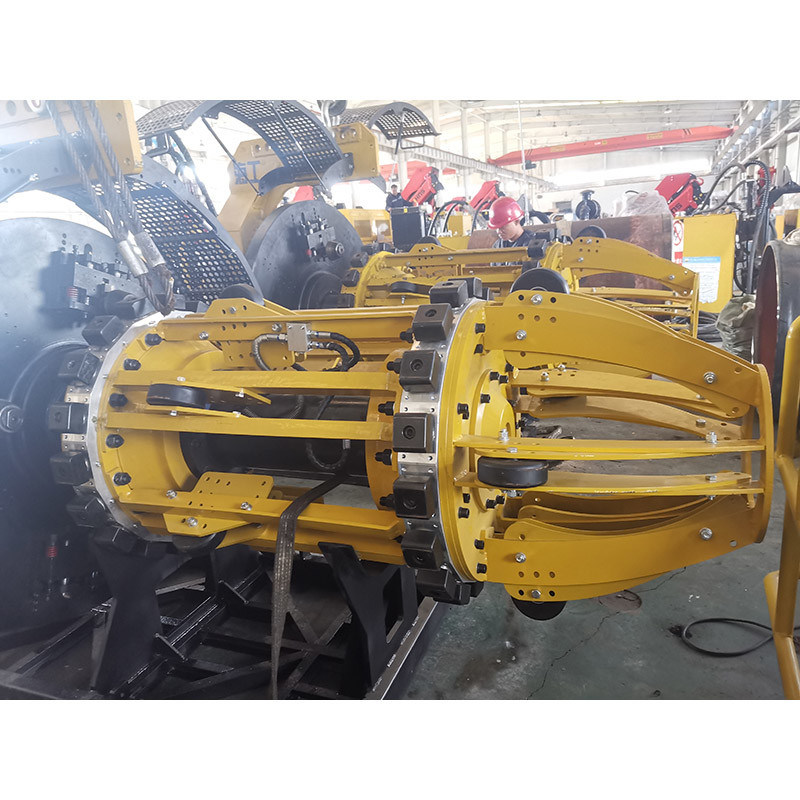

นิวเมติกภายในท่อขึ้นแคลมป์เชื่อมท่อจัดแนวอุปกรณ์ท่อภายในสายขึ้นแคลมป์
การแนะนำ
HGND ซีรีส์ท่อนิวแมติกภายในแคลมป์สร้างแรงรัศมีจากด้านในของท่อเหล็กเพื่อจัดแนวท่อสองช่องอย่างรวดเร็วเพื่อตอบสนองความต้องการของการเชื่อมท่อทำงานและควบคุมโดยใช้ลมอัดเป็นแหล่งพลังงาน
| รายการ | หน่วย | พารามิเตอร์หลัก | |||||
| แบบอย่าง | - | HGK0814 | HGK1624 | HGK2430 | HGK3240 | HGK3648 | HGK4856 |
| ขนาดท่อ | - | 8-14 | 16-24 | 24-30 | 32-40 | 36-48 | 48-56 |
| ความหนาของผนังท่อ ม | ม | 10-22 | 10-22 | 14.6-30 | 14.6-30 | 14.6-50 | 14.6-50 |
| ความเร็วในการหมุนแกนหมุน | รอบต่อนาที | 0-40 | 0-40 | 0-40 | 0-40 | 0-40 | 0-40 |
| ความเร็วป้อนแกนหมุน | มม./นาที | 0-10 | 0-10 | 0-10 | 0-10 | 0-10 | 0-10 |
| เบอร์บล็อคคัตเตอร์ | - | 2-3 | 3-4 | 4 | 4 | 4 | 4 |
| จังหวะการตัด | มม | 90 | 90 | 90 | 90 | 90 | 90 |
| น้ำหนัก | ที | 1.2 | 2.5 | 3.5 | 4 | 4.2 | 4.5 |
คุณสมบัติ
1.The Internal Pneumatic Line-Up Clamp ใช้สำหรับการวางท่อเรือและการใช้งานโครงการบนบก
2. แคลมป์จัดเรียงภายในแบบ pneumatic เป็นพิเศษสำหรับการจัดตำแหน่งท่อก่อนกระบวนการเชื่อมท่อช่วงขนาดใหญ่ตั้งแต่ 6 "ถึง 80", FESTO Valve, Ingersoll หรือมอเตอร์ขับเคลื่อน COOPER ของเยอรมันและการออกแบบที่เหมาะสมที่สุดได้รับการพิสูจน์แล้วว่าดีที่สุดในการปฏิบัติงานของไซต์ในการวางท่อนอกชายฝั่ง โครงการเรือบรรทุกสินค้าและบนบก
3. ระบบรองเท้าสำรองทองแดงจะติดตั้งในแคลมป์จัดเรียงภายในสำหรับระบบเชื่อมอัตโนมัติ
4. ระบบล้างสำหรับการเชื่อมอาร์กอนสามารถติดตั้งในแคลมป์ line up ภายในสำหรับโครงการท่อส่ง CRA
5.Internal line up clamp ซึ่งควบคุมด้วยลมสำหรับการขยาย / หดรองเท้าหนีบและวาล์วไฟฟ้าสำหรับควบคุมการเคลื่อนไหวเป็นที่นิยมในการวางท่อนอกชายฝั่ง
6.นอกจากนี้ยังมีการตั้งค่าแบบขับเคลื่อนด้วยตัวเองและการเบรกด้วยตนเองสำหรับ Internal Pipe Alignment Clamp DKQ406 และรุ่นที่สูงกว่า ความเร็วในการเดินทาง: 0-1M/S
| มรุ่น | ขนาดท่อ | หมายเลขลูกสูบ | กำลังลูกสูบ | กำลังมอเตอร์ | หมายเลขมอเตอร์ | แอล | ว | ชม | น้ำหนัก | ลูกบาศก์ |
| (มม.) | (เคเอ็น) | (แรงม้า) | (มม.) | (มม.) | (มม.) | (กิโลกรัม) | (ลบ.ม.) | |||
| HGDNQ16-18'' | 406-457 | 8x2 | 959 | 1 | 1 | 2132 | 360 | 360 | 188 | .29 |
| HGDNQ20-22'' | 508-559 | 10x2 | 1057 | 1.5 | 1 | 2434 | 480 | 480 | 296 | .59 |
| HGDNQ22-24'' | 559-610 | 12x2 | 1268 | 1.5 | 1 | 2500 | 530 | 530 | 390 | .72 |
| HGDNQ24-26'' | 610-660 | 12x2 | 1268 | 1.5 | 1 | 2672 | 580 | 580 | 418 | .90 |
| HGDNQ28-30'' | 711-762 | 12x2 | 1748 | 1.5 | 1 | 2700 | 670 | 670 | 512 | 1.2 |
| HGDNQ30-32'' | 762-813 | 14x2 | 2937 | 3 | 1 | 2938 | 690 | 690 | 733 | 1.4 |
| HGDNQ34-36'' | 864-914 | 16x2 | 2937 | 3 | 1 | 3020 | 790 | 790 | 779 | 1.8 |
| HGDNQ36-38'' | 914-965 | 18x2 | 2937 | 3 | 1 | 3188 | 860 | 860 | 865 | 2.4 |
เกี่ยวกับ ซูฮิโกะ
ทำไมถึงเลือกซูฮิโกะ?
1) Suhigo เป็นผู้ผลิตมืออาชีพได้รับใบรับรอง ISO9001, ISO14001, GB / T28001 HSE และใบรับรอง CE
2) Suhigo มีประสบการณ์โครงการมากมายกับบริษัทก่อสร้างน้ำมันสาขาของ CPP, CNPC และ SINOPEC
3) ห้องโดยสาร Pipelayer สามารถจัดเตรียมใบรับรอง ROPS & FOPS สำหรับตัวเลือก
4) ผลิตภัณฑ์ Suhigo ได้ส่งออกไปยังรัสเซีย เอเชียกลาง ตะวันออกกลาง แอฟริกา เป็นต้น
5) โรงงาน Suhigo ครอบคลุมพื้นที่ 30,000 ตร.ม. และมีพนักงานมากกว่า 100 คน รวมถึงพนักงานสำนักงาน เวิร์กช็อป และบริการภาคสนาม
